吉時利keithley2400數字源表主要適用范圍：
*納米結構材料研究
*功率半導體 GaN、SiC
*生物傳感器開發半導體器件設計
*汽車傳感器設計
吉時利keithley2400數字源表主要特點
· 五合一儀器（IV 源、IVR 測量）
· 五種型號：20–100 W DC、1000 W 脈沖、1100 V 至 1 μV
· 源和灌（4 象限）操作
· 0.012% 基本測量精度，61/2 位分辨率
· 2 線、4 線和 6 線遠程 V 源和測量傳感
· 1700 個讀數/秒，41/2 位，通過 GPIB
· 用于快速排序/分檔的通過/失敗比較器
· 用于自動化/分選機/探針臺控制的可編程 DIO 端口（2401 除外）
標準 SCPI GPIB、RS-232 和 Keithley Trigger Link 接口
緊密集成的儀器的優勢
吉時利keithley2400數字源表通過將源和測量電路連接在一個單元中，與配置有單獨的源和測量?jī)x器的系統相比，這些儀器具有多種優勢。例如，它們最大限度地減少了測試站開發、設置和維護所需的時間，同時降低了系統的整體擁有成本。它們通過消除與使用多臺儀器相關的許多復雜同步和連接問題，簡化了測試過程本身。而且，其緊湊的半機架尺寸為測試機架或工作臺節省了寶貴的“空間”。

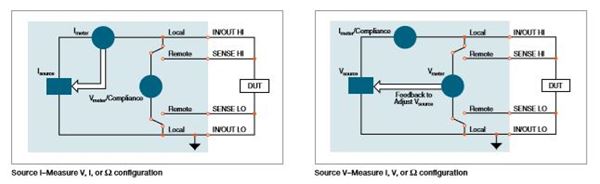

五種儀器合二為一（IV 源、IVR 測量）
與由獨立儀器配置的解決方案（例如精密電源和數字萬用表）相比，SourceMeter SMU 儀器的緊密耦合特性提供了許多優勢。例如，它通過減少 GPIB 流量來提供更快的測試時間，并簡化了遠程編程接口。它還可以保護被測器件免受意外過載、熱失控等造成的損壞。電流和電壓源都可通過回讀進行編程，以幫助最大限度地提高器件測量的完整性。如果回讀達到編程的順從性限值，則源被箝位在限值處，從而提供故障保護。

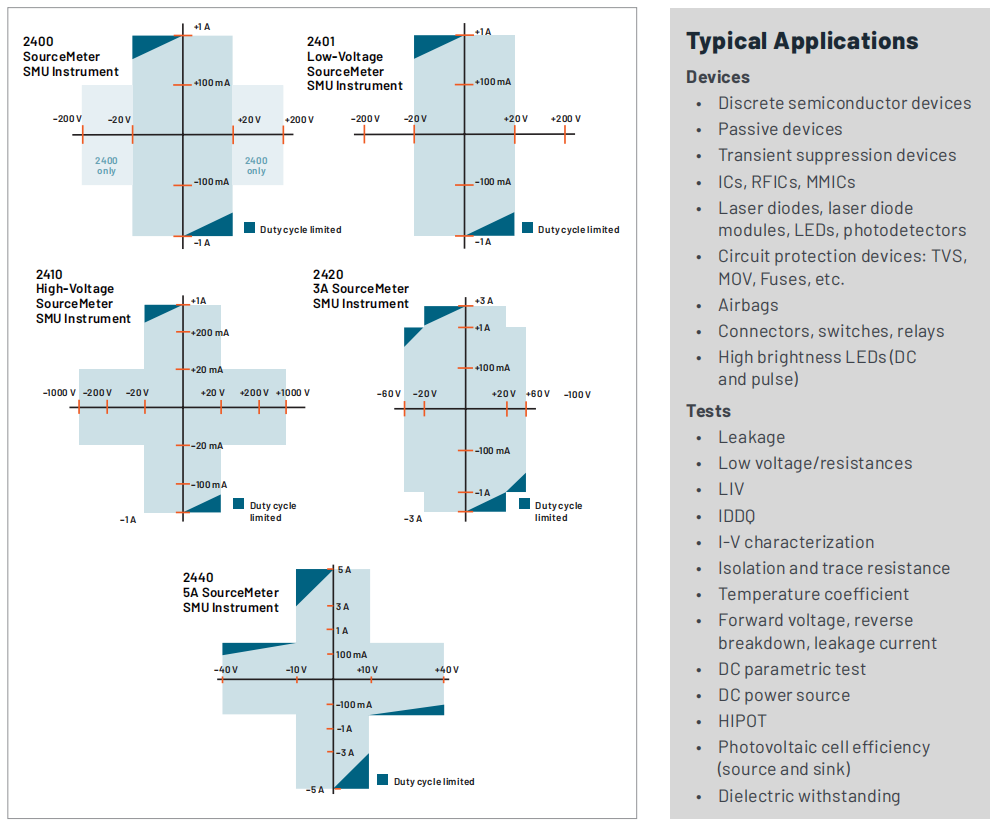

I-V 特性
所有 SourceMeter SMU 儀器均提供四象限操作。在第一象限和第三象限中，它們作為電源運行，為負載供電。在第二和第四象限中，它們作為 sink 運行，在內部耗散功率。電壓、電流和電阻可以在源或吸收操作期間測量。
自動化提高速度
SourceMeter SMU 儀器簡化了生產測試。它在進行測量時提供電壓或電流，而無需更改連接。它專為在不間斷生產環境中可靠運行而設計。為了提供生產應用所需的吞吐量，SourceMeter SMU 儀器提供了許多內置功能，使其能夠運行復雜的測試序列，而無需計算機控制或 GPIB 通信減慢速度。
標準和自定義掃描
Sweep 解決方案通過自動化掛鉤大大加快了測試速度。提供三種基本掃描波形，可針對單粒子或連續操作進行編程。它們非常適合用于 I/V、I/R、V/I 和 V/R 表征。
· 線性階梯掃描：以相等的線性步長從起點標高移動到停止標高
· 對數階梯掃描：在對數刻度上完成，每十倍頻程指定步數
· 自定義掃描：允許通過指定測量點的數量和每個點的源電平來構建特殊掃描
· 高達 1700 個讀數/秒，41/2 位到 GPIB 總線
5000 個讀數可以存儲在非易失性緩沖存儲器中
內置測試定序器 （Source Memory List）
Source Memory 列表允許您設置和執行多達 100 種不同的測試，這些測試無需 PC 干預即可運行，從而提供更快、更輕松的測試。
· 可存儲多達 100 個儀器配置，每個配置都包含源設置、測量設置、通過/失敗標準等。
· 通過/失敗極限測試，每點最快 500 μs
· 板載比較器消除了將數據發送到計算機進行分析時造成的延遲
· 內置的、用戶可定義的數學函數，用于計算派生參數

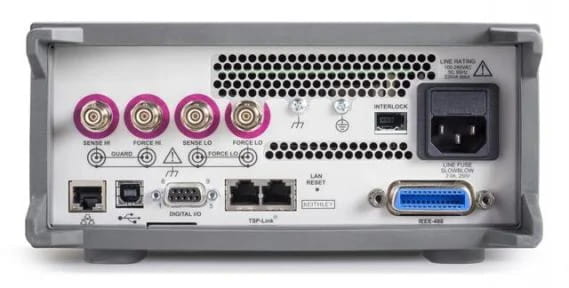

數字 I/O 接口
數字 I/O 接口可以將 SourceMeter SMU 儀器連接到許多流行的組件處理器，包括 Aetrium、Aeco 和 Robotronics。該界面的其他功能包括：
· 緊密的系統集成，適用于分箱和分揀等應用
· 內置組件處理程序接口
· 測試信號開始和測試結束
· 5 V、300 mA 電源
· 可選的擴展器附件 （2499-DIGIO） 增加了 16 條數字 I/O 線
數字 I/O 接口可用于除 2401 之外的所有 2400 系列 SoourceMeter 儀器。
Trigger Link 接口
所有 SourceMeter SMU 儀器都包括 Keithley 獨特的 Trigger Link 接口，該接口獨立于計算機和 GPIB，提供與 Keithley 許多其他儀器的高速無縫通信。
獨特的 6 線歐姆技術
SourceMeter SMU 儀器可以進行標準的 4 線、分離開爾文和 6 線保護歐姆測量，并且可以配置為恒流或恒壓方法。6 線歐姆技術：
· 除了 4 線感應和源極引線外，還使用保護和保護感應引線。
· 在測量電阻器網絡或混合電路時鎖定并聯電流路徑，以隔離被測元件。
允許用戶從 吉時利keithley2400數字源表 SourceMeter SMU 儀器輕松配置和繪制數據，使 2 個、3 個和 4 個終端設備的特性變得輕而易舉。
現代曲線追蹤器解決方案

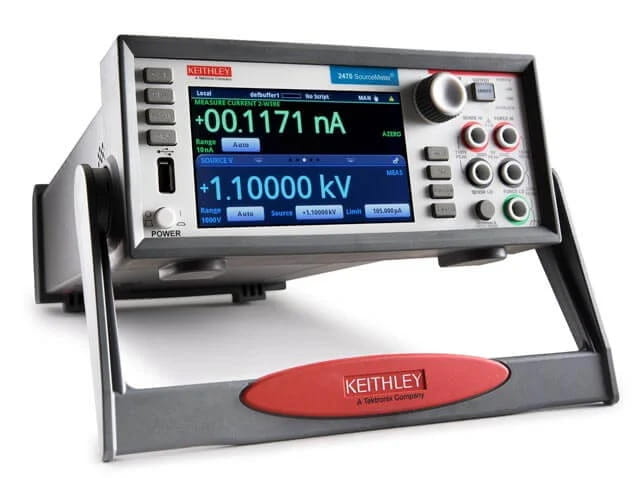

將 I-V Tracer 軟件安裝到 吉時利keithley2400數字源表圖形 SMU 上，并創建傳統曲線跟蹤器（如 Tektronix 576 或 370）的功能替代品?？焖僮粉欕p端器件特性，無需配置掃描或連接到其他軟件。
進行大功率轉換
5G、汽車和替代能源市場對更高效高壓半導體的需求正在推動對 SiC 和 GaN 等新技術的日益復雜的測試和研究。
在全新的水平上進行測量
SMU 儀器可以捕獲更詳細的設備行為，并可以在擴展范圍內表征設備，因此您可以更好地了解設備，提高其質量并改善其性能。
突出
· 61/2 位分辨率精密源和測量
· 1 Mamples/s 數字化測量速度
· 電流：10 nA 至 7 A DC，10 A 脈沖
· 電壓：200 mV 至 200 V
· 功率：高達 100 W DC 至 1000 W 脈沖

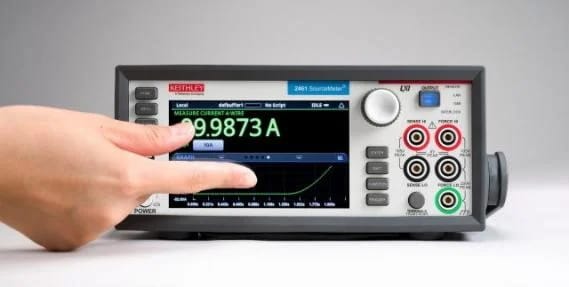

直觀的用戶界面，智能、快速。
在直觀的多點觸控用戶界面上測量、查看和發現更多信息 - 從原始讀數到直方圖，再到基于時間和基于電壓/電流的波形 - 并更快地獲得答案。
突出
· 5 英寸觸摸屏，具有精心設計的色彩組合和屏幕布局
· 輕松導航和一級深度菜單和設置
· 2750 萬個帶時間戳的數據存儲器，均可在儀器上查看
無與倫比的多功能性和投資回報。
SMU 儀器將當今應用和未來創新的多功能性提升到一個新的水平。將您的控制器配置為精密電源、61/2 位數字萬用表、電流源、電壓源、皮安表、電子負載等。
